Estación de servicio/gasolinera

Eduardo Mediavilla Administrador -> 2022-09-19

Duda sobre aplicación de cargas de viento en gasolinera

Punto vinyetaNuevo Mensaje
2022-09-19
Eduardo Mediavilla Administrador

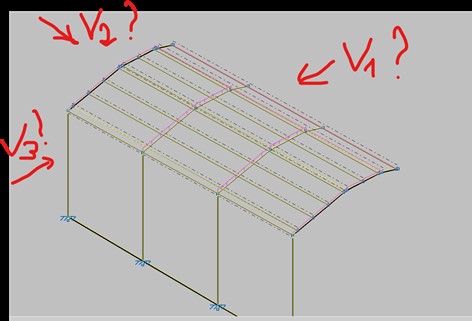

¿Cómo aplicar correctamente cargas de viento en una estructura como la de la imagen? (consulta de alumno enviada por email)
Estación de servicio, marquesina ¿cómo aplicar el viento en CYPE 3D?


Estación de servicio, marquesina ¿cómo aplicar el viento en CYPE 3D?
Punto vinyetaResponder
<-
2022-09-19
Eduardo Mediavilla Administrador
El procedimiento para aplicar las cargas seria el siguiente:

  1. Ir a datos de obra

  2. Acceder en hipótesis adicionales

  3. En hipótesis adicionales hacer clic sobre viento.

  4. Crear varias hipótesis. (haciendo clic, y nombrando cada hipótesis)
    Ejemplo, V1, V2, V3, V4…   para una nave industrial yo utilizo
    hasta 8 hipótesis. (ahora te explico por qué)

  5. En este mismo editor de cargas, por defecto aparecerán como no combinables,
    pero si no fuera así, marca con una X roja toda la diagonal, para que no
    sean combinables, luego haz clic en mostrar combinatoria. Podrás ver que
    no se combinan. Ese es el truco, hacerlas no combinables.




Combinatoria
1 :
V1+V2+V3+V4+V5+V6+V7+V8


Combinatoria 2 :   V1+
V2+V3+V4+V5+V6+V7+V8


Combinatoria 3 :   V1+V2+
V3+V4+V5+V6+V7+V8


Combinatoria 4 :   V1+V2+V3+
V4+V5+V6+V7+V8


Combinatoria 5 :   V1+V2+V3+V4+
V5+V6+V7+V8


Combinatoria 6 :   V1+V2+V3+V4+V5+
V6+V7+V8


Combinatoria 7 :   V1+V2+V3+V4+V5+V6+
V7+V8


Combinatoria 8 :   V1+V2+V3+V4+V5+V6+V7+
V8


Esto se
traduce, en que las 8 combinaciones de viento sin independientes y no actuarán
simultáneamente.



Cada
hipótesis, representa por separado una acción de viento.



Ejemplo para
una nave industrial (ejercicio del curso):



V1: Viento
Presión en cubierta izquierda


V2: Viento
Succión en cubierta izquierda


V3: Viento
Presión en cubierta derecha


V4: Viento
Succión en cubierta derecha


V5: Viento
presión en fachada ESTE


V6: Viento
presión en fachada OESTE


V7: Viento
presión en fachada NORTE


V8: Viento
presión en fachada SUR


Ir al paño, y como ya has creado las 8 hipótesis, sencillamente
introducir las cargas en cada paño correspondiente. OBSERVANDO EL VECTOR
DIRECTOR. Si el vector director apunta para fuera o dentro, es importante
para saber si introducirnos el signo positivo o negativo a la carga.
(barlovento o sotavento) (viento presión o viento succión).



En tu caso, en la imagen que me muestras observo una cubierta no
tiene pendiente uniforme, lo que deberás de hacer es introducir más paños,
ejemplo 3 o 4 paños en cubierta adaptándose a las pendientes, e ir
introduciendo la misma carga e hipótesis en todos los paños. (cuidado con
los anchos colaborantes).  Pero en esencia yo pondría


V1 (viento
presión en cubierta)   V2 (viento succión en cubierta)   V3
( viento presión fachada, donde dibujaste V3, en esa misma dirección).


Siempre se añade paño de viento donde existan elementos que se
opongan al viento, si hay paso libre de viento, no se pone nada.


Otros ingenieros les gusta llevar su modelo a otro software de
túnel de viento, observan los resultados y van colocando en diferentes
paños diferentes cargas. (ES OTRA MANERA DE HACERLO, PERO MANTENIENDO ESTA
LÓGICA DE INTRODUCCIÓN DE DATOS SIEMPRE).

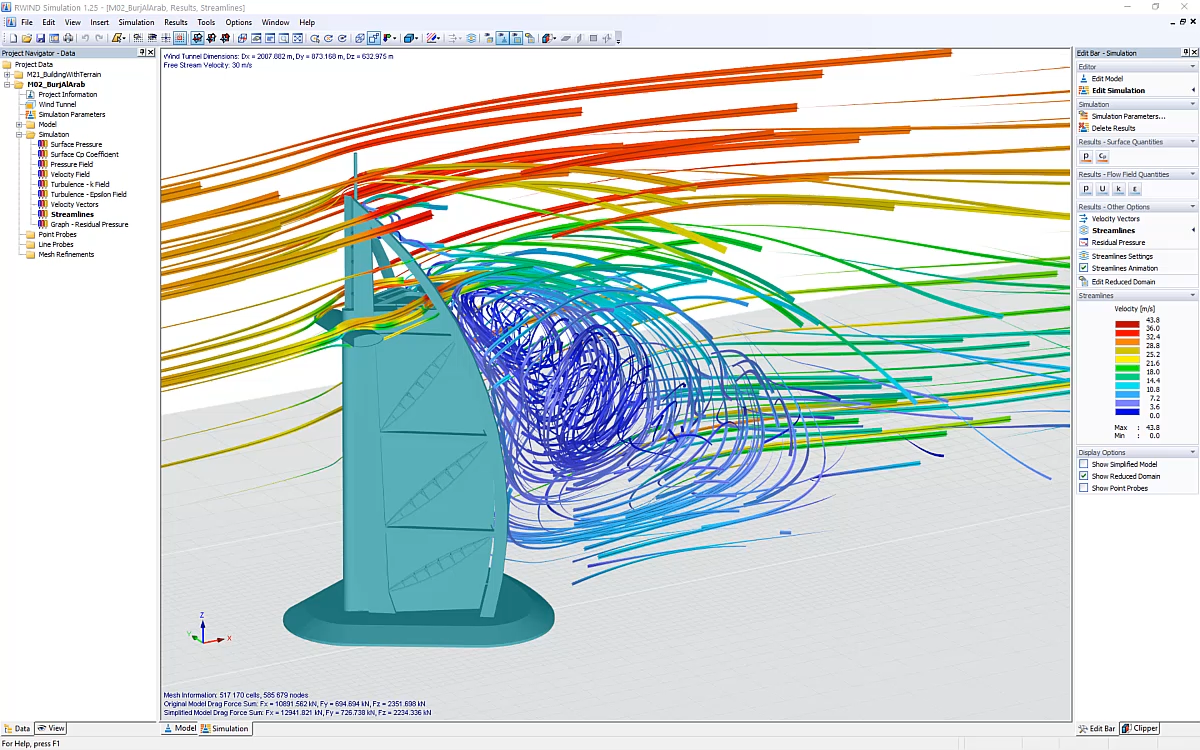

Ejemplo de simulación de tunel de viento, para casos más especiales, donde se puede llegar a obtener las cargas de viento empiricamente.


Ejemplo de simulación de tunel de viento, para casos más especiales, donde se puede llegar a obtener las cargas de viento empiricamente.
