Saludos ingenieros. Me encuentro realizando el curso de estructuras en acero e investigando un poco me encontré con estas fotografías y me han generado algunas dudas y agradecería si me las pudieran resolver. ¿Los arriostramientos de patín y alma en columnas siguen exactamente la misma lógica o la misma premisa que el arriostramiento en vigas? - ¿Se calculan de igual manera? ¿Estos arriostramientos evitan el pandeo local en patín y alma o el pandeo lateral torsional? La pregunta surge porque al ser solo una platina y no una viga la que arriostra, estos no dan soporte en la dirección del plano XY de la viga principal ¿? ¿Si se colocan estas platinas significa que no habrá necesidad de empotrar la unión de algunas viguetas o emplear vigas secundarias con uniones empotradas para cumplir el Lb de las vigas principales? Como se ve en la imagen (circulo verde), las viguetas están articuladas en los extremos y no parece haber vigas secundarias. ¿Finalmente, el uso de Ménsulas (Circulo azul) en estructuras metálicas solo se limita a uniones soldadas o también se emplea en uniones empernadas y que relación tienen (las ménsulas) con que la unión sea articulada o con capacidad de trasmitir momentos? -los elementos encima de las viguetas (imagen) son columnas que almacenan para el próximo piso- Agradezco de antemano la atención.
Estructura Metalica #1
Estructura Metalica #2
Responder
<-
2021-01-27
Instructor/Moderador
Estimado Ing.
Me parece excelente que se esté formulando preguntas continuamente, asi es cómo se logra el aprendizaje.
Procedo con la respuesta. El apoyo que indicó con el color azul, en la primera fotografia corresponde a una "ayuda" ante el esfuerzo a cortante, y además posibilita una facilidad de montaje en la obra.
Pero lo que realmente genera conexión momento flector es la soldadura del patín superior e inferior de la viga con la columna. Esta conexión puede efectuarse de forma directa a través de una placa metálica. Cuando se colocan rigidizadores, estos suelen tener por objetivo mantener las placas rígidas sin abolladuras que pudieran producirse por eventos sísmicos.
Pero realmente lo que transmite la conexión a momento es la soldadura del patín superior y del patín inferior. Todos los registradores que sean colocados en añadidura, persiguen el fin de mantener la estabilidad de los elementos y evitar las deformaciones.
En la imagen también se observan rigidizadores en las vigas, de color rojo. Estos rigidizadores se colocan cuando las vigas reciben cargas puntuales, en puntos determinados. En la imagen se observan conexiones de vigas con vigas, con el sistema de articulación, debido a que no hay una conexión de los patines, y este tipo de conexión solamente se suelda 2/3 del alma del perfil.
En la imagen aparentemente también tiene soldado el patín inferior de la viga, con la otra viga. Lo cual no seria correcto para una viga articulada, en el caso de que así se hubiera planteado en la etapa de diseño. (pero esto no es una afirmación 100%, es una especulación)
Los rigidizadores en columnas se colocan porque en esos puntos es probable de que vayan a conectarse elementos que puedan generar cargas puntuales. Ya sea una diagonal, o una viga lateral. (desconocemos el motivo por falta de datos). Son elementos rigidizadores. NO INCREMENTAN LA INERCIA, únicamente rigidizan, evitan la abolladura local de los patines que forman parte de la columna.
En la segunda imagen se observa que se ha colocado rigidizadores en la parte exterior de la viga dónde conecta con las otras vigas, lo cual es aceptado porque ahí se producen cargas puntuales, y de esa forma se evita la abolladura local de los patines y el alma.
Los rigidizadores son elementos muy útiles cuando se prevén abolladuras fase de proyecto, es decir fallos por pandeo lateral de pieza, pero nunca un rigidizador evitará por ejemplo el pandeo lateral torsional, este tipo de falla solamente se evita con la inserción vigas secundarias que arriostren las vigas principales (patin superior y patin inferior), más no con rigidizadores.
Otro tema a comentar es que esto seria para una clasificación de los pórticos a SMF. (SPECIAL MOMENT FRAMES)
En las imagenes se observan unas diagonales, lo cual seguramente transformará algunos pórticos en EBF ( Excentrically Braced Frames, V invertida..) u otros sistemas similares, lo cual puede cambiar las premisas bases de diseño. Seria interesante ver la obra finalizada para poder seguirla comentando.
Los rigidizadores son elementos que evitan abolladuras, ante las tensiones que se manifiestan en los elementos (columnas-vigas)
Espero que haya quedado clara la respuesta y recibe un saludo.
Responder
<-
2021-02-13
USUARIO2186c7
Saludos ingeniero
Muchas gracias por la respuesta, todo ha quedado claro.
Efectivamente he encontrado una fotografía del de se ve con mayor claridad cómo se emplean tanto rigidizadores como viguetas con empotramientos en sus extremos (al parecer) arriostrando tanto patín superior como patín inferior. A continuación la fotografía;

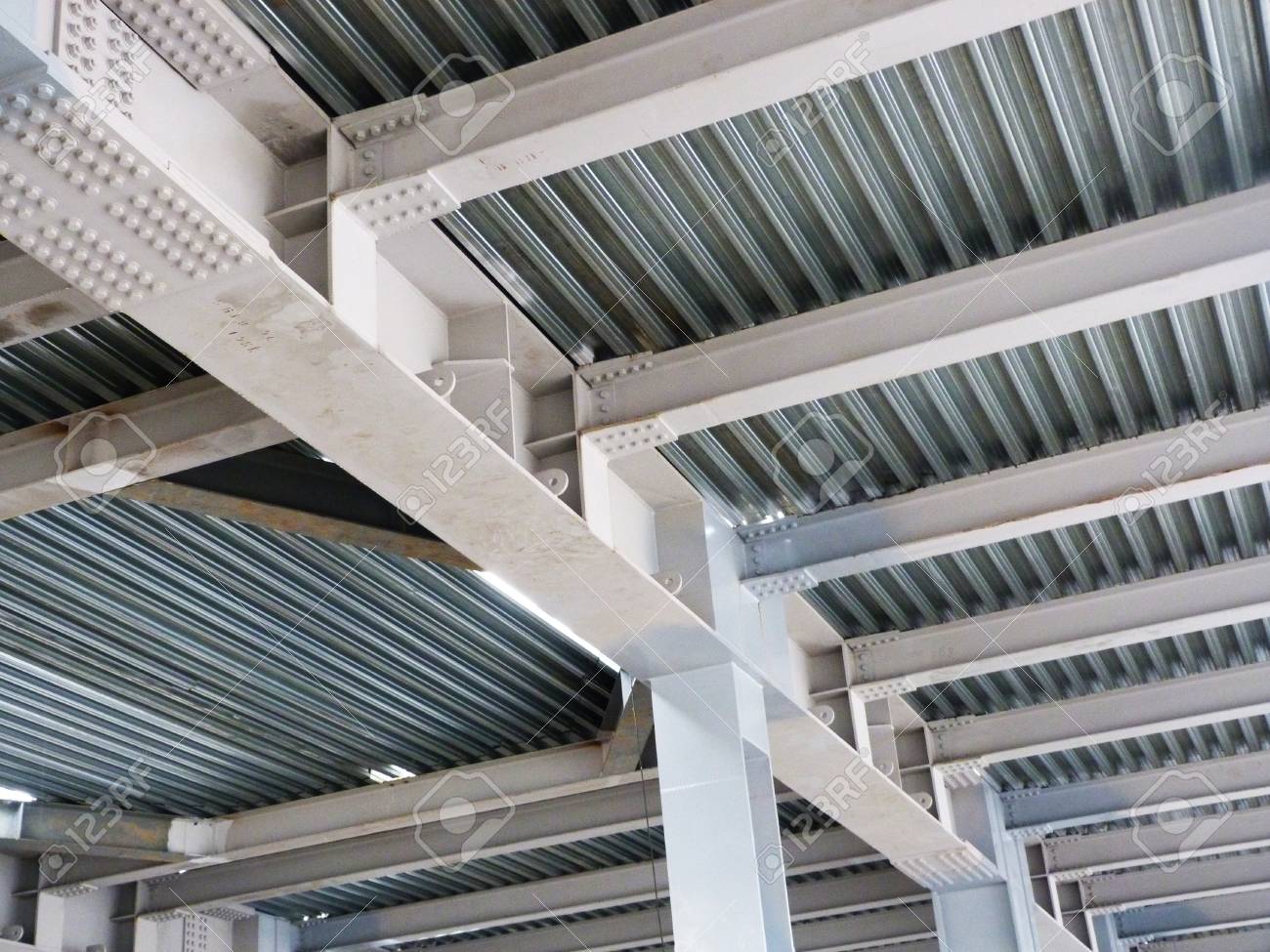

Platinas rigidizadoras y Viguetas empotradas
Responder
<-
2021-02-13
Instructor/Moderador
Excelente Ing.
Me agrada mucho que se tome el tiempo de encontrar imágenes para comprobar con casos reales los lineamientos que recomiendan las normativas.
