Estimados ingenieros, ya saben como proceder cuando se encuentran un caso como el siguiente? saben que soluciones tomar cuando los perfiles de catalogo no logran cumplir con los esfuerzos? Dejen sus comentarios.

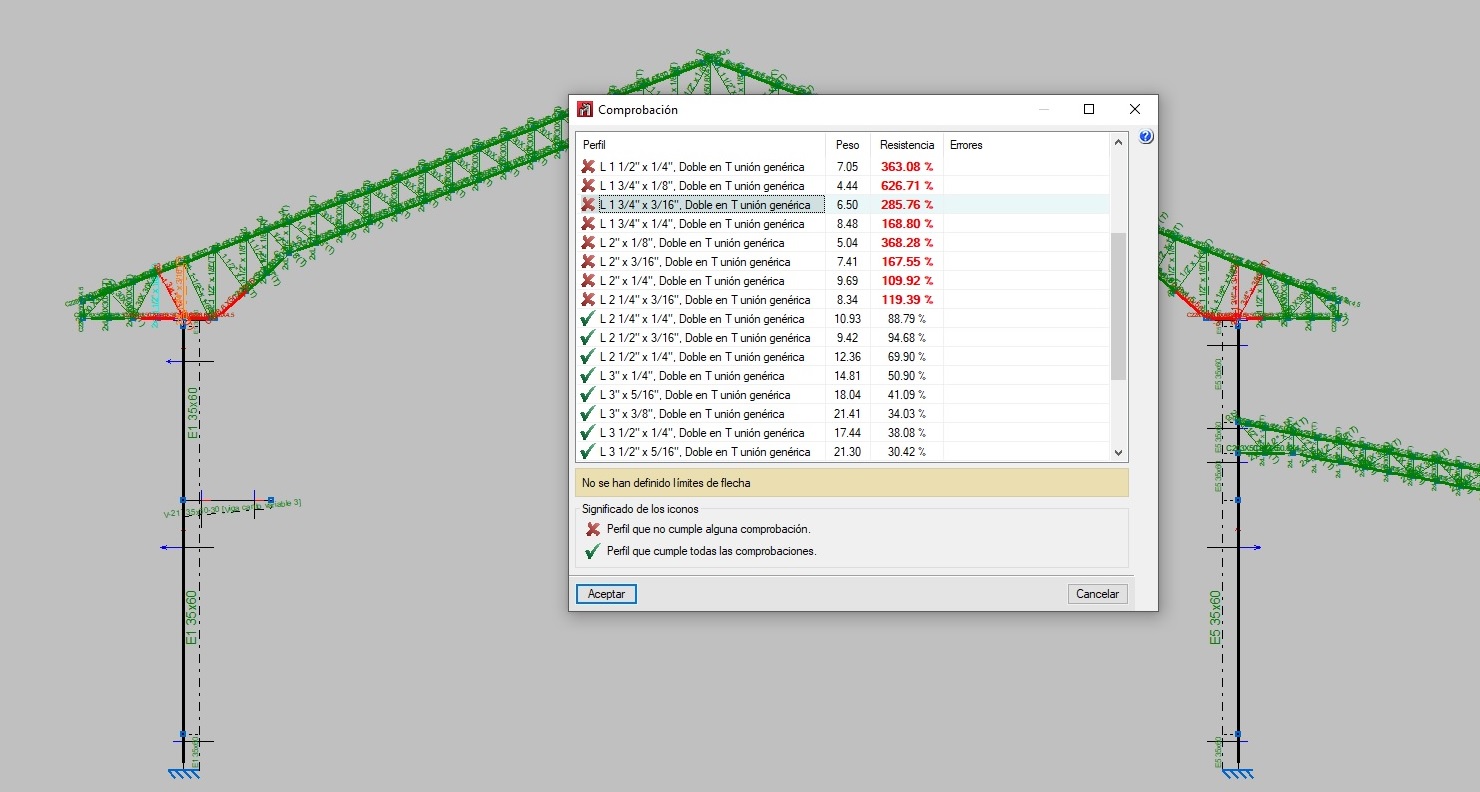

Caso de falla de perfiles

Responder

2020-09-26

INGCCOL

Saludos:
La falla se da por flexión?
Una solución sería: Colocar otros elementos intermedios a estos, para disminuir la longitud no arriostrada?
Que condición de apoyo tienen?

Responder

2020-09-28

Eduardo Mediavilla Administrador

Estimado Ing gracias por participar.

En el instagram de medifestructuras, subí un pequeño video donde se resuelve este problema, apenas dura 1 minuto pero se da solución a ese problema. Introduciendo unos elementos nuevos, y cambiando la orientación y posición de algunos perfiles.

Subí la imagen para ponernos a pensar un poco en soluciones...

La idea siempre es subir un problema, y aportar una solución. Es la única manera de ir ayudando a interiorizar las soluciones. Si ustedes tienen proyectos y han aplicado soluciones exitosas, también las pueden publicar en el Foro, y las comentaremos.

Imagen instagram, donde se resuelve el error

Responder

2021-07-24

persoguillermo

Estimados

Dejo una consulta, estoy calculando una cubierta metalica en Cype 3d y la misma tiene pilares de Hormigon. Pero cuando voy a barras, me encuentro con que no me aparece la opcion "Nuevo Pilar" siendo que al portico lo he introducido desde el generador de porticos con su correspondiente carga de viento. Cual puede ser la solucion??

Atte
Guillermo Gonzalez

Responder

2021-07-25

Eduardo Mediavilla Administrador

Estimado Ingeniero.

Recomiendo no utilizar el generador de pórticos.

Recomiendo esta metodología para el caso que usted se encuentra realizando. https://www.youtube.com/watch?v=7xj5lxetcYA&t=272s

Con respecto a las columnas de hormigón, deberá introducirlas como "pilares" no como elemento genérico.

Y además deberá de crear niveles de obra.

Esas son las 2 condiciones principales para poder obtener las columnas de hormigón armado en CYPE 3D. Desde la versión 2017 en adelante.

Responder
